Détails sur le produit:
|
Application: | Oilfield Equipment têtes de puits | Utilisation: | Contrôle de flux de perçage de puits de pétrole |
---|---|---|---|
Matériau: | Classe aa | Niveau de production: | PLS1 |
Classe de la température: | U | la norme: | Api 6A |
Nom du produit: | Arbre de Noël | Pression de travail: | 3000 livres par pouce carré |
Type: | Double arbre de Noël de tête de puits d'aile | Type de processus: | forge |
Surligner: | arbre de Noël de puits de pétrole,pétrole et gaz d'arbre de production |

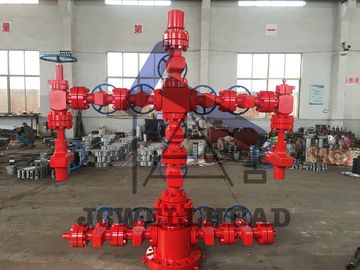

X-arbre d'aile d'arbre de Noël de tête de puits d'api 6A double 3000 livres par pouce carré de pression d'utilisation
L'arbre de Noël est le système d'équipement d'extrados attaché à la tête de puits ci-dessous. Généralement installé comme unité, juste après que la tuyauterie de production est suspendue.
C'est un ensemble d'équipement, y compris des adaptateurs de tête de tuyauterie, des valves, des pièces en t ou des croix, des connecteurs supérieurs et des obstructions attachés à la connexion la plus élevée de la tête de tuyauterie, employée pour commander la production bonne.
L'arbre de Noël fournit des moyens de commander l'écoulement des fluides produits montant le bien. Il peut également être employé pour commander l'écoulement des fluides injectés dans le puits.
L'arbre de Noël et ses composants doivent être conçus pour répondre aux critères minimum de sécurité ; et leur conception devrait être conforme internationalement - aux normes identifiées telles qu'api 6A, OIN 9000, OIN 10423.
L'arbre de Noël a le divers type base sur différentes applications, c.-à-d. aile simple, double aile et ainsi de suite. Normalement l'arbre de Noël se compose, positive et réglable d'obstruction par l'adaptateur de bobine de tête de tuyauterie, les valves principales de valves, d'aile, valve valves de couronne et chapeau d'arbre.
Technique général de l'arbre de Noël de tête de puits
Pression d'utilisation (livres par pouce carré) | 2M, 3M, 5M, 10m, 15M, 20K |
Classe matérielle | AA, BB, CC, DENSITÉ DOUBLE, EE, FF |
Temp travaillant. | L, P, R, S, T, U, V |
Niveau de spécifications produit | PSL1, PSL2, PSL3, PSL4 |
Niveau d'exigence de marche | PR1, PR2 |
Maître ennuyé (dedans) | 2-1/16, 2-9/16, 3-1/16 (3-1/8), 4-1/16 |
Passage-par le trou (dedans) | 2-1/16, 2-9/16, 3-1/16 (3-1/8), 4-1/16 |
Non. | Description | Quantité | Unité | |
DOUBLE ARBRE DE NOËL DE TÊTE DE PUITS D'AILE POUR QUE LE SERVICE STANDARD FOURNISSE AVEC L'ÉQUIPEMENT, LES PIÈCES DE RECHANGE ET LES ACCESSOIRES SUIVANTS. SPÉCIFICATIONS 6A, la DERNIÈRE ÉDITION d'API. CLASSE MATÉRIELLE DE : AA, PSL 1, PR2, CLASSE DE LA TEMPÉRATURE : L'ENSEMBLE COMPLET D'U DE 900 SÉRIES CONJUGUENT TÊTE DE PUITS D'AILE POUR (2) DES ENSEMBLES COMPRENANT LES COMPOSANTS SUIVANTS : | ||||
II | Bride d'adaptateur | |||
1 | Le PRINCIPAL 2 9/16" X 3000 livres par pouce carré CLOUTÉES ET BASENT 7-1/16 » X 3000 livre par pouce carré (la bride d'adaptateur) | 2 | No. | |
2 | GARNITURE COMMUNE R-27 D'ANNEAU POUR LA BRIDE SUPÉRIEURE 2-9/16 » X 3000 LIVRES PAR POUCE CARRÉ | 2 | No. | |
3 | BOULON DE GOUJON AVEC UN ÉCROU 1" DIAMÈTRE X 7" LONG | 16 | ensemble | |
III | Valve principale | |||
1 | 2 9/16" BRIDE DE X 3000 LIVRE PAR POUCE CARRÉ WP API FINISSENT DE PLEINES ROUES DE MAIN RONDES DE LA SOUPAPE À VANNE D'OUVERTURE C/W | 4 | No. | |
2 | GARNITURE COMMUNE R-27 D'ANNEAU | 2 | No. | |
3 | BOULON DE GOUJON AVEC 2 ÉCROUS 1" DIAMÈTRE X 7" LONG | 16 | ensemble | |
IV. | Croix d'acier de forge | |||
1 | 2 9/16" X VERTICAL 2 1/16 » DÉBOUCHÉS X 3000 # ÉCROUS EN ACIER DE LA CROIX CLOUTÉS PAR WP C/W | 2 | No. | |
2 | GARNITURE COMMUNE R-27 D'ANNEAU POUR 2 9/16" DÉBOUCHÉS VERTICAUX | 4 | No. | |
3 | GARNITURE COMMUNE R-24 D'ANNEAU POUR 2 1/16 » DÉBOUCHÉS LATÉRAUX | 4 | No. | |
4 | BOULON DE GOUJON AVEC UN ÉCROU 1" DIAMÈTRE X 7" LONG POUR LES DÉBOUCHÉS VERTICAUX | 32 | ensemble | |
5 | BOULON DE GOUJON AVEC UN ÉCROU 7/8" DIAMÈTRE X 6 1/4" LONG POUR LES DÉBOUCHÉS LATÉRAUX | 32 | ensemble | |
V. | Valve d'ÉCOUVILLON | |||
(A) 2 9/16" X 3000 LIVRE PAR POUCE CARRÉ # TYPE SOUPAPE À VANNE, PLEINE OUVERTURE RONDE DE BRIDE, ACCOMPLISSENT LA ROUE DE MAIN | 2 | No. | ||
BOULON DE GOUJON AVEC DEUX ÉCROUS 1" DIAMÈTRE X 7" LON | 16 | ensemble | ||
GARNITURE DE JOINT DE L'ANNEAU R-27 POUR LA VALVE D'ÉCOUVILLON | 2 | No. | ||
2 9/16" X 3000 # TYPE DE BRIDE PAC D'ARBRE AVEC LA CONNEXION SUPÉRIEURE 5 3/4", 4 TPIS DU POINT CULMINANT (4,75" DIAMÈTRE DE JOINT) DE MÂLE D'OTIS POUR L'INSTALLATION DE SCHL (WHE) ET 8 TPIS DE FIL D'EUE À L'INTÉRIEUR POUR TAMPONNER LA LIGNE INSTALLATION | 2 | ensemble | ||
VI. | Valves d'aile | |||
1 | 2 1/16 » X 3000 LIVRE PAR POUCE CARRÉ # TYPE SOUPAPE À VANNE, PLEINE OUVERTURE RONDE DE BRIDE, ACCOMPLISSENT LA ROUE DE MAIN | 8 | No. | |
2 | GARNITURE DE L'ANNEAU R-24 | 12 | No. | |
3 | BOULON DE GOUJON AVEC 2 ÉCROUS 7/8" DIAMÈTRE X 6-1/4 » LONGTEMPS | 96 | ensemble | |
4 | LES BRIDES POSITIVES ADMISSION DE L'OBSTRUCTION 2-1/16 X 3000# WP ET LE DÉBOUCHÉ I » ORIFICE DE MAX, AVEC MASQUER LA PRISE X ONT TAPÉ 1/2 » TNP ET PRISE | 2 | ensemble | |
5 | L'OBSTRUCTION RÉGLABLE, 2 1/16 » X 3000 # WP A BRIDÉ ADMISSION ET LE DÉBOUCHÉ, 1" ORIFICE DE MAX, DE TIGE DU TUNGSTÈNE CARBIDED ET DE SEAT, ACCOMPLISSENT DES ROUES DE MAIN | 2 | ensemble | |
6 | LONG ENSEMBLE POSITIF D'OBSTRUCTION DE HARICOT D'ÉCOULEMENT DE 6/64 8/64", 10/64", 12/64", 14/64", 16/64", 18/64", 20/64", 22/64", 24/64", 26/64", 28/64", 30/64", 32/64", 34/64", 36/64", 38/64", 40/64", 42/64", 44/64", 46/64", 48/64" | 2 | ensemble | |
7 | 2 1/16 » LIGNES BRIDE FILETÉE DE X 3000# WP DE COMPAGNON DE TUYAU | 4 | No. | |
8 | 2" X 6" LIGNE (3000#) MAMELON FILETÉ DE TUYAU | 4 | No. | |
9 | 2 1/16 » CLASSES DE X NORME ANSI DE 800 LIVRES ONT VISSÉ LE TYPE OUVERTURE RONDE DE DE SOUPAPE À VANNE (NON VALVE D'API) PLEINE, LA ROUE DE MAIN DE C/W (POUR INSTALLER EN BAS DU COURANT DE L'OBSTRUCTION DE SUR CHAQUE AILE) | 4 | No. |
Au sujet de l'usine d'équipement de pétrole de JC
L'usine d'équipement de pétrole de JC fabrique et fournisseur la diverse tubulure de tête de puits et les pièces relatives pour répondre à l'exigence différente dans l'opération de service de gisement de pétrole. Les tubulures de tête de puits sont conformées aux spécifications d'api 6A et d'API16C, et appliquées pour la condition de travail à haute pression et à hautes températures.
Avec la profession nous machine offrent également le service de R&D aux clients qui ont des conditions spéciales dans l'opération de perçage de gisement de pétrole et l'opération de fabrication. Yancheng Jing Cheng Petroleum Machinery Manufacturing Co,Ltd est engagé dans la fabrication et l'équipement de tête de puits d'approvisionnement incluent la tête de puits - arbre, tête enfermante, suspension de cuvelage, tête de tuyauterie, cintre de tuyauterie, bobine d'enveloppe, bobine de tuyauterie, soupape à vanne, valve d'obstruction réglable, valve positive d'obstruction, clapet anti-retour, prise de VR, outil courant, bague d'usage, bobine d'entretoise, adaptateur de bobine de canalisation verticale, adaptateur de bride des syndicats, adaptateur de bride, bride des syndicats, union de marteau, coude, joint articulé, croix de bloc, pièce en t de bloc, bride de compagnon, bride d'instrument, bride de weldneck, porte de FC, siège de FC, tige de FC, bride d'api, hub de bride d'api et diverse tubulure à haute pression telle que la tubulure d'obstruction, tubulure de mise à mort, tubulure de pont de forage, tubulure extérieure etc. d'essai
